一、原理
       QLM系列氣流磨粉碎機是利用多個相對布置的噴嘴形成高速氣流，再利用高速氣流將物料加速至超音速使其在噴嘴的交匯處互相碰撞，達到超細粉碎的目的。被粉碎物料隨上升氣流進入分級機分級室，由于分級轉子高速旋轉，粒子既受到分級轉子產生的離心力，又受到氣流粘性作用產生的向心力，當粒子受到的離心力大于向心力，即分級粒徑 以上的粗粒子返回粉碎室繼續沖擊粉碎，細粒子隨氣流進旋風分離器、捕集器收集，氣體由引風機排出。

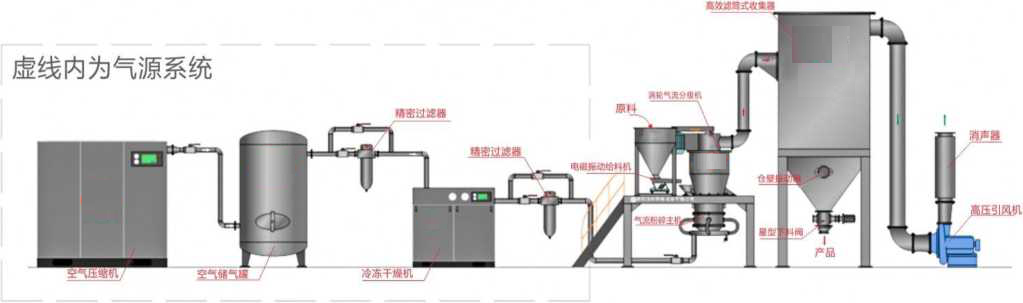

       QLM系列氣流磨粉碎機是傳統流化床式氣流粉碎機、對噴式氣流粉碎機、水平式氣流粉碎機及其它類型氣流粉碎機的更新換代產品，設備主要由粉碎主機、高精渦流分級機、旋風收集器、布袋除塵器、空氣壓縮機等組成;噴流能的充分利用是該機的最大特點。
二、應用

(1)適用范圍:
       該系列粉碎分級機以它獨特的工作原理可以干式、高純、低溫等加工各種物料的超細粉體，廣泛應用于化工、礦業、磨料、
電池材料、耐火材料、非金屬礦、冶金、建材、制藥、食品、農藥、飼料、新材料、環保等行業和各種干粉類物料的超細粉碎、
打散及顆粒整形。

(2)典型物料:
       碳化硅、石榴石、陶瓷剛玉、碳化硼、金剛石、碳化鈞、磷鐵;碳酸鈣、石英、硅藻土、氫鈣、膨潤土、滑石、云母、硅灰
石、高純顏料、發光粉、手機電池粉;花粉、生長素、食品添加劑、抗生素類藥物、造影藥物、靈芝、珍珠粉;殺蟲劑、聚四氟
乙烯等。

三、特點

1、綠色環保:低溫無介質粉碎，保證了產品的高純度和物理特性。設備在負壓狀態下運行無粉塵污染。

2、高效率:噴流能的充分利用，比傳統氣流磨粉碎機提高30%的粉碎效率，分級精度更高。

3、設備磨損小: "流化床+立式分級機"的結構可以高純、超窄地加工超微粉體，避免了"流化床+臥式分級機”分級部分的磨
損，在相同材質下設備易損件使用壽命是國際同類產品的20倍。磨損極小，尤其適合高純度高硬度物料的超微粉碎。

4、產量高:生產粒度分布窄的產品時，成品率比傳統對噴式、流化床式氣流粉機提高1倍以上。

5、多用途: 一機多用，可作為粉碎機也可作為分級機使用。粉碎粒度范圍廣，產品粒徑可在l-74um范圍內任意調節。

6、智能化:設備可以實現全部自動控制，操作簡單，運行穩定，生產環境優良。

7、設計合理:設備結構緊湊，粉碎主機內無存料、無死角、易于拆洗、消毒、更換粉碎物料品種方便。

8、整個系統采用自動化控制，可實現--鍵式啟停，操作簡單方便與中控聯接可實現遠程控制。

四、技術參數
